De fleste samtaler om trykluftkvalitet starter med partikelfiltrering og olieoverførsel, men alligevel er fugt ofte den variabel, der afgør, om en proces lykkes eller fejler. Trykdugpunkt, almindeligvis forkortet PDP, beskriver den temperatur, ved hvilken vanddamp inde i en trykluftledning begynder at kondensere. Når PDP ligger over den laveste omgivende temperatur, et rørnet oplever, dannes der kondens inde i selve rørene, ikke kun ved brugspunktet.
I fugtfølsomme produktionsmiljøer, såsom elektroniksamling, farmaceutisk emballage og præcisionsinstrumentluftforsyning, kan selv nogle få graders PDP-afvigelse indføre tilstrækkelig restfugt til at kompromittere produktkvaliteten. En enkelt kondenshændelse inde i en luftledning kan transportere rustpartikler, stillestående vand eller biologisk vækst nedstrøms ind i et pneumatisk værktøj, en sprøjtedyse eller et forseglet instrumenthus.
Denne artikel ser på, hvordan tørreteknologier er lagt sammen for at nå dugpunkter, som et enkelttrinssystem ikke kan opnå alene, og hvordan denne lagdeling udmønter sig i målbare pålidelighedsgevinster til krævende applikationer.
Den omgivende luft bærer altid vanddamp, og komprimering af denne luft koncentrerer fugten i stedet for at fjerne den. Et forhold på cirka syv til én er typisk, når luft komprimeres fra atmosfærisk tryk til et standard arbejdstryk, hvilket betyder, at den samme mængde vanddamp nu er pakket ind i et meget mindre rum. Uden behandling kondenserer den koncentrerede damp, så snart luften afkøles hvor som helst nedstrøms, uanset om det er inde i et rørløb, et filterhus eller et værktøj.
Basisfunktionen for ethvert tørretrin er at bringe trykdugpunktet ned under den laveste temperatur, luften vil støde på efter at have forladt tørretumbleren. Tørringstrin i kølestil er typisk målrettet mod et trykdugpunkt i området fra tre til ti grader Celsius, hvilket er tilstrækkeligt til almindelig værkstedsluft, pneumatisk værktøj og de fleste udendørs rørføringer i tempererede klimaer.
Hvor dette enkelttrin kommer til kort, er i applikationer, hvor downstream-miljøet falder et godt stykke under frysepunktet, såsom udendørs instrumentlinjer i koldt klima, eller hvor selve processen kræver en meget tørrere luftstrøm, såsom pulverhåndtering, optisk belægning eller fugtfølsom emballagefilmproduktion. I disse tilfælde kan et køletrin alene ikke nå det nødvendige dugpunkt, og en sekundær tørremekanisme bliver nødvendig.
| Ansøgningstype | Typisk påkrævet PDP | Enkelt-trins tilstrækkelig |
|---|---|---|
| Generelt værkstedsværktøj | 3 C til 10 C | Ja |
| Udendørs rørføring, tempereret klima | 0 C til 3 C | Ofte |
| Udendørs rør, koldt klima | -20 C eller lavere | Nej |
| Elektronik eller optiske processer | -40 C eller lavere | Nej |
| Farmaceutisk eller pulverhåndtering | -40 C til -70 C | Nej |
En adsorptionstørrer bruger et fast tørremiddel, almindeligvis aktiveret aluminiumoxid eller molekylsigte, til fysisk at binde vandmolekyler på dens overflade, når luft passerer gennem et pakket leje. I modsætning til kølet køling, som er afhængig af at sænke temperaturen for at kondensere vand ud, er adsorption afhængig af tørremidlets overfladekemi for at fjerne damp direkte fra luftstrømmen. Denne mekanisme gør det muligt for adsorptionssystemer at nå langt lavere dugpunkter, ofte i området fra minus fyrre til minus halvfjerds grader Celsius, afhængigt af tørremiddeltype og regenereringsmetode.
Den dobbelte tårnkonfiguration er standardarkitekturen til kontinuerlig drift. Mens det ene tårn aktivt tørrer den indkommende luftstrøm, bliver det andet tårn regenereret, hvilket betyder, at dets mættede tørremiddellag bliver drevet væk, så det kan tages i brug igen. Der anvendes to almindelige regenereringstilgange:
Tårnene skifter roller på en tidsindstillet eller dugpunktsudløst cyklus, så udløbsluftstrømmen forbliver konstant tør, selv når tørremiddellejet inde i hvert tårn bevæger sig gennem sine egne mætnings- og regenereringsfaser.
Fordi adsorption er afhængig af et begrænset tørremiddeloverfladeareal, afhænger systemets effektivitet i høj grad af indsugningsluftens tilstand. Forfiltrering for at fjerne bulkvæske og olieaerosol opstrøms for tårnene forlænger tørremidlets levetid og bevarer det opnåelige dugpunkt over tid, hvorfor adsorptionstørrere næsten altid installeres nedstrøms for et primært køle- eller separationstrin frem for direkte efter kompressoren.

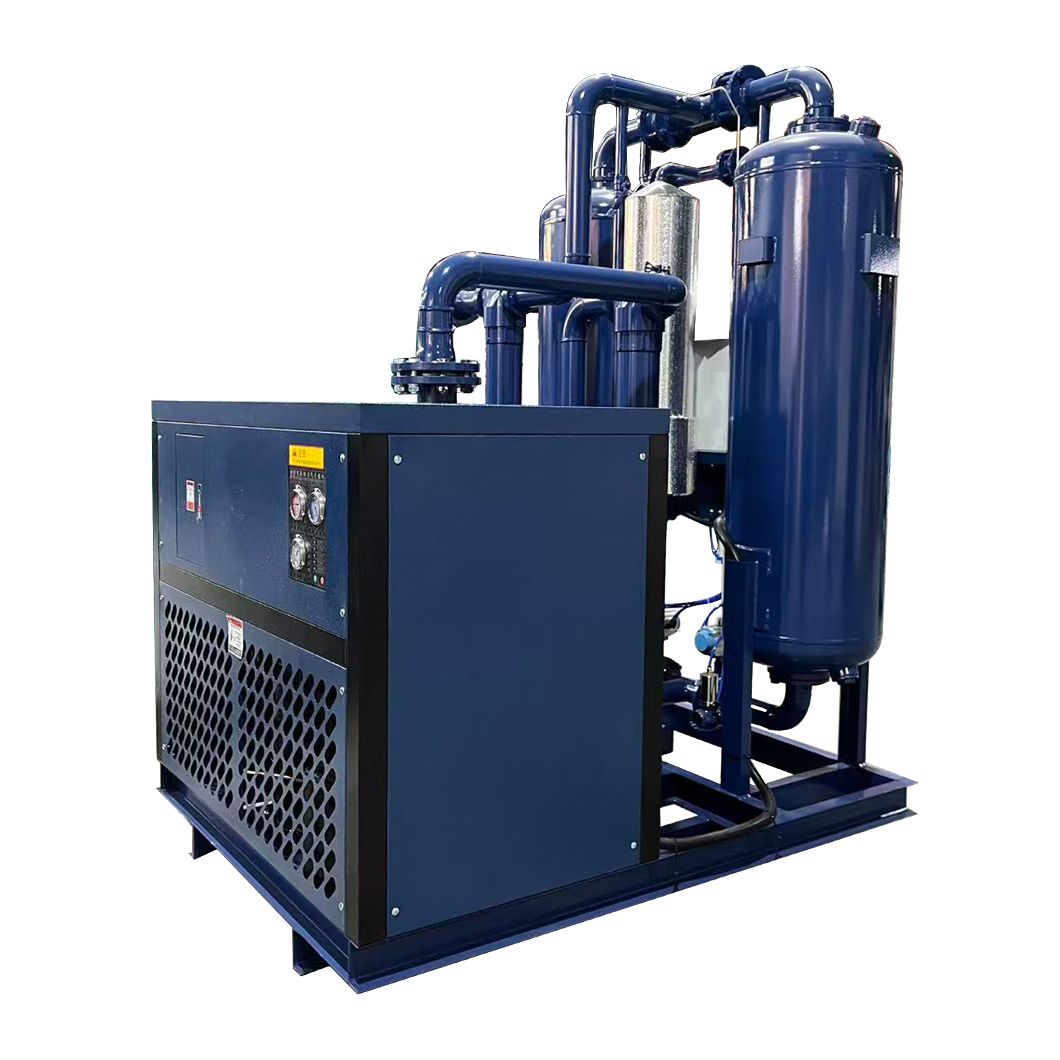

Et kombineret system integrerer et primært køle- eller separationstrin med et sekundært adsorptionstrin i en enkelt konstrueret pakke, i stedet for at behandle dem som to uafhængige størrelser og installerede enheder. Det primære trin håndterer hovedparten af fugtbelastningen og fjerner størstedelen af vanddamp og bulkkondensat, før luften nogensinde når tørremiddelbedene. Adsorptionsstadiet behøver så kun at strippe den resterende, meget mindre fraktion af damp for at nå et ultralavt dugpunkt.
Denne trinvise tilgang har en direkte praktisk fordel: den reducerer fugtbelastningen, der præsenteres for tørremiddellejerne, hvilket forlænger intervallet mellem regenereringscyklusser og reducerer skylleluftvolumen, der forbruges under varmefri regenerering. I feltdata indsamlet på tværs af generelle industrielle installationer er det rapporteret, at parring af et forafkølingstrin forud for adsorption reducerer renseluftforbruget med en meningsfuld margin sammenlignet med adsorptionstørring alene, da mindre vand skal desorberes pr. cyklus.
At iscenesætte en køleproces forud for adsorption forbedrer ikke bare dugpunktet, det beskytter økonomien i hele systemet ved at reducere, hvor hårdt tørremiddellejet skal arbejde på hver cyklus.
Kombinerede enheder er typisk specificeret som et enkelt fodaftryk med delte kontroller, hvilket også forenkler dugpunktsovervågning. En enkelt sensor placeret ved den endelige udgang giver en nøjagtig aflæsning af systemets ydeevne i stedet for at kræve separate overvågningspunkter på tværs af to uafhængigt kontrollerede enheder.
Valget mellem et selvstændigt køletrin, et selvstændigt adsorptionstrin eller en kombineret pakke afhænger af dugpunktsmålet, fugtbelastningen og anlæggets driftsomkostningstolerance. Tabellen nedenfor opsummerer de praktiske afvejninger.
| Teknologi | Typisk PDP-område | Energiprofil | Bedste pasform |
|---|---|---|---|
| Kun på køl | 3 C til 10 C | Lavere driftsomkostninger | Generel planteluft, værktøj |
| Kun adsorption | -40 C til -70 C | Højere på grund af udrensning eller varmetab | Koldt klima eller tør-proces linjer |
| Kombineret system | -40 C til -70 C | Reduceret versus adsorption alene | Højvolumen tør luft med omkostningskontrol |
Faciliteter, der kun har brug for beskyttelse mod lejlighedsvise kulde, finder ofte et selvstændigt køletrin passende, forudsat at rørene er godt isolerede og ikke løber gennem uopvarmede udvendige rum. Faciliteter, der kører kontinuerligt efterspørgsel efter tørluft i store mængder, såsom filmekstruderingslinjer eller produktion af fiberoptiske kabler, har en tendens til at se et hurtigere afkast af investeringen fra en kombineret pakke, fordi det reducerede udluftningstab forværres over tusindvis af driftstimer om året.
Valg af en tørrekonfiguration bør starte med det faktiske nedstrømsbehov, ikke kompressorens nominelle ydelse. Et par spørgsmål hjælper med at indsnævre beslutningen:
For instrumentluft, der forsyner følsomme styresystemer, kræver mange specifikationer et dugpunkt på mindst ti grader Celsius under den laveste forventede omgivende temperatur som en sikkerhedsmargin. Denne margin tegner sig for tryksvingninger og sensordrift over tid, og det er en af de mest almindelige årsager til, at faciliteter flytter fra en enkelt-trins til en kombineret tørringstilgang, selv når det beregnede minimumskrav kun synes marginalt lavere end hvad køling alene kan levere.
Ydeevnen af ethvert adsorptionsbaseret system forringes gradvist, efterhånden som tørremiddellejet nærmer sig mætning, og denne nedbrydning er ikke altid synlig uden aktiv overvågning. Et dugpunkt, der kryber opad i løbet af uger eller måneder, er langt mere almindeligt end en pludselig fejl, hvorfor afhængighed af en fast regenereringstimer uden dugpunktsverifikation kan efterlade en facilitet udsat for langsom, uopdaget fugtkrybning.
Praktiske trin til styring af tørremidlets ydeevne i løbet af systemets levetid omfatter:
Forebyggelse af nedstrøms kondens er i sidste ende et spørgsmål om konsistens snarere end topydelse. Et system, der når et fremragende dugpunkt på dag ét, men kører opad ubemærket i løbet af det følgende år, giver ringe praktisk beskyttelse sammenlignet med et system, der overvåges og vedligeholdes for at holde et stabilt, verificeret dugpunkt over dets fulde serviceinterval.
Trykdugpunkt måles ved det faktiske driftstryk for trykluftsystemet, mens atmosfærisk dugpunkt refererer til den samme luft ved standard atmosfærisk tryk. Fordi kompression koncentrerer fugt, er trykdugpunktet for en given luftstrøm altid højere end dets ækvivalente atmosfæriske dugpunkt, hvilket er grunden til, at trykluftspecifikationerne refererer til PDP frem for atmosfærisk dugpunkt.
Systemer med lavere dugpunkt bruger generelt mere energi gennem tab af skylleluft eller varmeanlæg, og de kræver mere omhyggelig vedligeholdelse af tørremiddel. At specificere et system langt ud over, hvad processen faktisk har brug for, tilføjer løbende driftsomkostninger uden en tilsvarende kvalitets- eller pålidelighedsfordel, så at matche dugpunktsmålet til det reelle nedstrømskrav er den mere omkostningseffektive tilgang.
Levetiden varierer med luftkvalitet, forureningsbelastning og driftscyklusser, men tørremiddel i et velholdt system med korrekt forfiltrering forbliver normalt effektivt i flere år, før udskiftning er nødvendig. Faciliteter med dårlig opstrømsfiltrering eller hyppig olieoverførsel ser typisk kortere tørremiddellevetid og bør budgettere med hyppigere inspektion.
I mange tilfælde kan et adsorptionstrin tilføjes nedstrøms for en eksisterende køletørrer for at skabe en effektivt kombineret konfiguration, forudsat at den eksisterende enhed har tilstrækkelig kapacitet og rørlayoutet tillader det ekstra fodaftryk. En ordentlig kapacitetsvurdering af det eksisterende primære trin anbefales, før der tilføjes et sekundært tørretrin.
Pludselig stigning i dugpunktet er oftest forårsaget af en mislykket eller forbigået regenereringscyklus, en revnet eller kanaliseret tørremiddelleje, der tillader luft at omgå mediet, eller en opstrøms forfilterfejl, der overvælder tørremidlet med flydende vand eller olie. Hvis du tjekker disse tre områder i rækkefølge, identificeres hovedårsagen typisk hurtigt.
