Hvad er de 3 mest almindelige lufttørrerfejl?

I en verden af ​​trykluftsystemer er kvaliteten af ​​den leverede luft lige så kritisk som dens tryk og volumen. Fugt, oliedampe og partikler kan skabe kaos på pneumatiske værktøjer, fremstillingsprocesser og slutprodukter. Det er her lufttørresystemer bliver uundværlige. To af de mest udbredte teknologier til fjernelse af fugt er kølelufttørrere og tørremiddelluftkompressorer tørretumblere. Mens deres driftsprincipper er forskellige - den ene køler luft for at kondensere fugt, den ogen adsorberer den ved hjælp af et porøst materiale - er begge udsat for mekaniske og operationelle fejl. At forstå disse fejl er nøglen til at opretholde et pålideligt, effektivt og omkostningseffektivt trykluftsystem. For operatører, vedligeholdelsesledere og købere kan genkendelse af tegn på problemer forhindre dyr nedetid og reparationsregninger.

1. Forurenede og tilsmudsede varmevekslere i kølelufttørrere

Kølelufttørrere fungerer efter et princip svarende til et husholdningsklimaanlæg. Varm, fugtfyldt trykluft kommer ind i tørretumbleren og afkøles først i en luft-til-luft varmeveksler af den udgående kolde, tørre luft. Det passerer derefter ind i en luft-til-kølemiddel varmeveksler, hvor et kølekredsløb med lukket kredsløb afkøler det til et forudbestemt dugpunkt, typisk i området fra 3°C til 10°C (37°F til 50°F). Ved denne temperatur kondenserer en betydelig del af vogdampen til flydende form og adskilles og udstødes fra systemet via et automatisk dræn. Den nu tørre, kolde luft passerer derefter tilbage gennem luft-til-luft varmeveksleren, hvor den opvarmes af den indkommende luft, hvilket hæver dens temperatur for at forhindre nedstrøms rørsved og reducere den relative fugtighed.

De kritiske komponenter i denne proces er de to varmevekslere. Deres effektivitet er altafgørende for tørretumblerens ydeevne. Den mest almindelige fejltilstog til kølelufttørrere er forurening og tilsmudsning af disse varmevekslingsoverflader.

Årsager til forurening:

Den primære synder er mangel på tilstrækkelig opstrømsfiltrering. Trykluft direkte fra en kompressor er ikke bare fugtig; den indeholder smøremiddelaerosoler, partikler fra omgivende luftindtag og slidpartikler fra selve kompressoren. Over tid dækker disse forureninger finnerne og rørene på varmevekslerne. Denne belægning fungerer som en isolerende barriere, der drastisk reducerer enhedens evne til at overføre varme. Luft-til-kølemiddelveksleren kan ikke køle den komprimerede luft effektivt, og luft-til-luft-veksleren kan ikke forkøle den indgående luft ordentligt eller genopvarme den udgående luft.

Symptomer og konsekvenser:

Symptomet på en tilsmudset varmeveksler er en højere end beregnet trykdugpunkt . Kort sagt er luften, der kommer ud af tørretumbleren, stadig for våd. Dette viser sig som flydende vog, der optræder i luftledningerne nedstrøms for tørretumbleren, hvilket fører til korrosion, værktøjsfejl, frosne ledninger i kolde omgivelser og fordærv i følsomme applikationer som maling eller fødevareemballage. Selve kølesystemet vil også lide. Det skal arbejde hårdere og længere for at nå måltemperaturen, hvilket fører til øget energiforbrug, højere driftsomkostninger og potentielt for tidligt svigt af kompressoren på grund af for store driftscyklusser og overophedning.

Forebyggelse og vedligeholdelse:

At forhindre denne fiasko er ligetil, men ofte overset. Installererationen af en højkvalitets universalfilter og a koalescerende filter opstrøms for kølet lufttørrer er ikke til forhandling. Disse filtre fjerner hovedparten af ​​flydende vand, olie og faste partikler, før de kan nå tørretumblerens sarte varmevekslere. Endvidere skal en rutinemæssig vedligeholdelsesplan omfatte regelmæssig visuel inspektion og om muligt rengøring af varmevekslerfinnerne. For luft-til-luft-veksleren kan dette involvere ren, tør trykluft for at blæse snavs ud. For luft-til-kølemiddel-kondensatoren er det vigtigt at holde dens finner fri for støv og snavs for at afvise varme til det omgivende miljø. Overholdelse af en tidsplan for udskiftning af filterelementer baseret på trykforskel, ikke kun tid, er afgørende for langsigtet pålidelighed.

2. Tørremiddelnedbrydning og kontaminering i tørremiddelluftkompressorer

Tørreluftkompressorer tørretumblere, mere præcist betegnet tørrelufttørrere , brug en fundamentalt anderledes tilgang til fugtfjernelse. De anvender adsorption, en proces, hvor vanddamp tiltrækkes til og holdes på det store overfladeareal af et porøst tørremiddelmateriale, såsom aktiveret aluminiumoxid eller silicagel. Disse systemer består typisk af to tårne ​​fyldt med tørremiddel. Mens det ene tårn aktivt tørrer den indkommende trykluft, bliver det andet regenereret - renset for den fugt, det har opsamlet - for at forberede det til næste cyklus. Regenerering kan opnås enten uden varme (ved at bruge en del af den tørre luft, kendt som "varmefri" tørretumblere) eller med varme (ved at bruge en intern varmelegeme eller ekstern blæser, kendt som "opvarmede" eller "blæserrensningstørrere").

Hjertet i dette system er selve tørremidlet. Derfor er det mest almindelige fejlpunkt for tørrelufttørrere er nedbrydning, ældning og forurening af tørremiddelperlerne.

Årsager til nedbrydning og kontaminering:

Tørremiddel er et forbrugsmateriale med en begrænset levetid. Selv under ideelle forhold vil perlerne naturligt slides og nedbrydes til fint pulver over tusindvis af adsorptions- og regenereringscyklusser. Denne proces accelereres dog dramatisk af forurening. De mest skadelige forurenende stoffer er olie, især i flydende eller aerosolform. Når olie dækker overfladen af ​​tørremiddelperlerne, danner det en film, der blokerer porerne og forhindrer vanddamp i at blive adsorberet - en tilstand kendt som "oliebegroning". Dette er den primære årsag koalescerende filters og filtre til oliefjernelse er absolut kritiske opstrøms for en lufttørrer med tørremiddel . Uden denne beskyttelse vil den dyre tørremiddelseng hurtigt blive ødelagt. Ydermere, hvis forfiltreringen er utilstrækkelig, og flydende vand får lov til at trænge ind i tørremiddeltårnene, kan det forårsage "kanalisering", hvor vandet tvinger en vej gennem lejet i stedet for at sprede sig jævnt, hvilket gør store dele af tørremidlet ubrugt.

Symptomer og konsekvenser:

Det primære symptom er igen et højtryksdugpunkt, ofte med enheden ude af stand til at opnå sin nominelle ydeevne, såsom et -40°C dugpunkt. Konsekvenserne er alvorlige: våd luftforurenende processer, frosne kontrolledninger og produktafvisning. Derudover skaber forurenet eller nedbrudt tørremiddel et højt trykfald hen over tårnene. Kompressoren skal derefter arbejde hårdere for at skubbe luft gennem det blokerede leje, hvilket fører til betydeligt energispild. I alvorlige tilfælde kan trykfaldet være så højt, at systemets luftbehov ikke kan opfyldes. Hvis tørremidlet nedbrydes til fine partikler, kan disse partikler undslippe tårnene og forurene nedstrøms luftledninger og udstyr, hvilket forårsager endnu mere skade.

Forebyggelse og vedligeholdelse:

Den vigtigste forebyggende foranstaltning er exceptionel opstrømsfiltrering. A koalescerende filter efterfulgt af en dampfjernelsesfilter med aktivt kulolie er den gyldne standard beskyttelse for en lufttørrer med tørremiddel . Denne flertrinsfiltrering sikrer, at ingen flydende olie, olieaerosol eller oliedamp når tørremiddellejet. Regelmæssig overvågning af trykfaldet på tværs af tørretumbleren kan give et tidligt advarselstegn på problemer med tørremidlet. Endelig skal tørremidlet inspiceres og udskiftes på et planlagt grundlag, som anbefalet af producenten eller som angivet ved ydelsesnedgang. I varmereaktiverede tørretumblere er det vigtigt at sikre, at regenereringsvarmeren og termostaten fungerer korrekt, da underopvarmning ikke vil kunne rense tørremidlet, og overophedning kan sintre og ødelægge det.

3. Den universelle udfordring: Forkert installation og dimensionering

Mens de første to fejl er mekaniske og specifikke for tørretumbleren, er den tredje mest almindelige fejl en menneskelig og procedurefejl, der gælder ligeligt for begge kølelufttørrere og tørremiddelluftkompressorer tørretumblere: forkert systeminstallation og, mest kritisk, forkert dimensionering. En perfekt fremstillet tørretumbler vil ikke fungere, hvis den ikke er integreret korrekt i trykluftsystemet, eller hvis dens kapacitet ikke passer til efterspørgslen.

Det kritiske ved korrekt dimensionering:

Dimensionering af en lufttørrer handler ikke om at matche den til kompressorens typeskilt. Det handler om at matche det til det faktiske maksimal strømningshastighed , indløbstemperatur , indløbstryk , og omgivende temperatur af driftsmiljøet.

• Overdimensionering: Selvom det ofte ses som "fremtidssikrende", er en væsentlig overdimensioneret tørretumbler, især en nedkølet type, kan være problematisk. Den kan kortslutte, hvilket betyder, at dens kølekompressor tænder og slukker for ofte. Denne cykling fører til øget slitage på elektriske og mekaniske komponenter og kan forhindre enheden i at stabilisere sig ved dens optimale driftstemperatur for effektiv fjernelse af vand.
• Undermål: Dette er en langt mere almindelig og alvorlig fejl. En underdimensioneret tørretumbler er simpelthen ude af stand til at håndtere volumen, temperatur eller fugtbelastning af trykluftstrømmen. A kølet lufttørrer der er for lille, vil have et konstant kørende kølekredsløb, som stadig ikke kan afkøle luften til det nødvendige dugpunkt, hvilket fører til våd luft og høje energiomkostninger. En undermåler lufttørrer med tørremiddel vil have en uoverkommelig kort adsorptionscyklus, før tørremiddellejet er mættet, hvilket forårsager hyppige omskiftninger og hurtigt nedbryder tørremidlet på grund af ufuldstændig regenerering. Det vil også forbruge en enorm mængde skylleluft og stjæle værdifuld trykluft fra produktionen.

Konsekvenser af dårlig installationspraksis:

Installation rækker ud over at placere enheden på gulvet. Almindelige installationsfejl, der fører til fejl, omfatter:

• Utilstrækkelig rørføring: Brug af rør, der er for små, hvilket skaber et højt tryktab, før luften overhovedet når tørretumbleren.
• Manglende bypass: Manglende installation af en bypass-sløjfe med afspærringsventiler, hvilket gør vedligeholdelse af tørretumbler umulig uden en fuldstændig nedlukning af systemet.

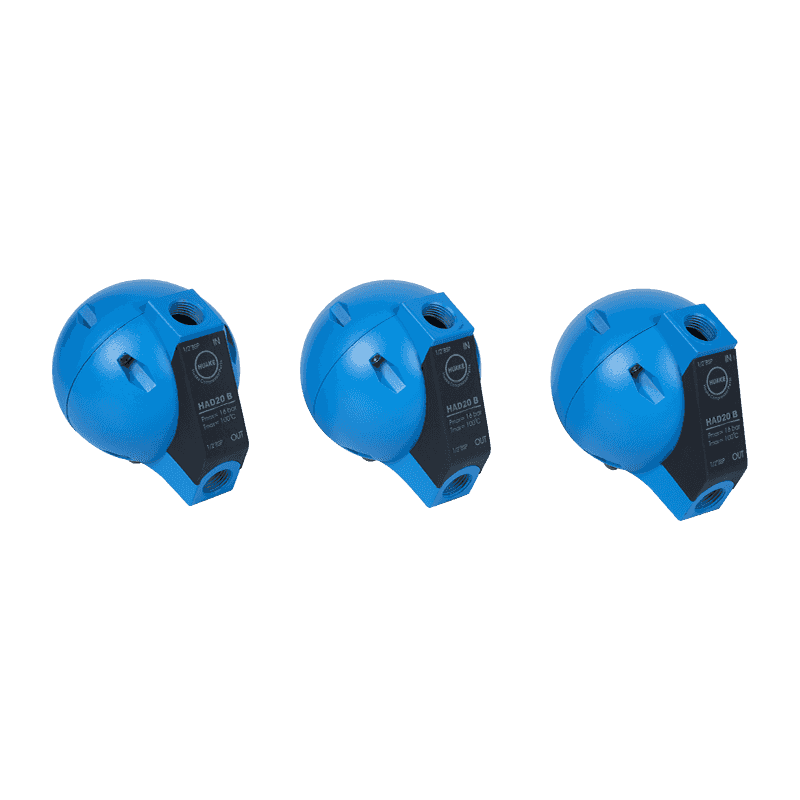

• Dårlig afløbshåndtering: Ikke at installere eller vedligeholde den automatiske kondensatafløbslås, hvilket tillader vand at samle sig inde i tørretumbleren.
• Ignorer omgivende forhold: Installation af en kølet lufttørrer i et varmt, snavset eller dårligt ventileret maskinrum. Enhedens kondensator har brug for en konstant strøm af kølig, ren luft for at afvise varme. Høje omgivende temperaturer forringer direkte ydeevnen og kan få enheden til at overophedes og lukke ned.

Forebyggelse og løsning:

Løsningen på denne fejltilstand er omhyggelig systemanalyse og planlægning. En kvalificeret fagmand bør altid udføre en trykluftsaudit for at bestemme det sande systembehov, spidsbelastning og miljøforhold, før du vælger en tørretumbler. Tørretumbleren bør vælges baseret på den faktiske maksimal strømningshastighed (CFM or l/s) og the specific driftsforhold det vil møde, ikke på generiske tommelfingerregler. At sikre, at installationen følger producentens retningslinjer for mellemrum, rør og elektriske forbindelser er grundlæggende for at opnå nominel ydeevne og lang levetid.

Sammenlignende oversigt over almindelige fejl

Følgende tabel giver en kortfattet oversigt over de tre almindelige fejl, deres årsager og forebyggende foranstaltninger for begge typer tørretumblere.
